Aprašymas

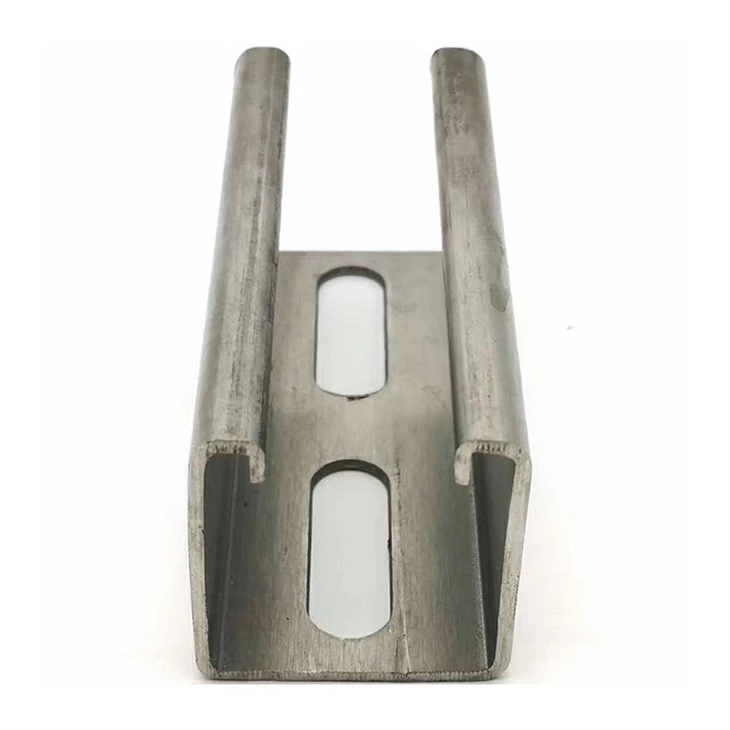

Saulės montavimas C kanalasnaudojamas kaip atraminis profilis fotovoltiniams montavimo rėmams, plieninėms konstrukcijoms, stogo laikikliams ir žemės atraminėms sistemoms. Jame yra C- formos sekcija, kurios aukštis, flanšo plotis, kraštinės plotis ir sienelės storis apibrėžti brėžinyje. Privalumas yra tas, kad skerspjūvio duomenys, tokie kaip C100 × 50 × 20 × 2,5, gali būti gaminami partijomis, todėl kronšteino dizaineris gali suderinti apkrovą ir tarpatramį, nekeisdamas profilio vietoje.

Produkto parametrai

Parametras	Specifikacija
Medžiaga	Q235B arba Q355B
Stiprumo pagrindas	Q235B takumo riba Didesnė arba lygi 235 MPa; Q355B takumo riba Didesnė arba lygi 355 MPa
Modelių asortimentas	C50, C60, C80, C100, C120, C140, C160, C180, C200, C220, C250, C300
Pavyzdys dydis	C100×50×20×2,5 mm
Storis	1,5, 1,6, 2,0, 2,5, 3,0 mm
Ilgis	6-12 m, fiksuotas ilgis pagal užsakymą
Paviršiaus apdorojimas	Karštai-cinkuotas, iš anksto{1}}cinkuotas arba cinko-aliuminio-magnis

Produkto privalumai

1) Saulės montavimas C kanalasturi aiškų pjūvio žymą, todėl aukštį, flanšą, lūpą ir storį galima patikrinti iš vieno dydžio kodo.

2) Q355B gali būti naudojamas ten, kur tarpatramis arba apkrova yra didesnė nei įprastos stogo atramos.

3) Dėl fiksuoto

Pagrindinės programos

Naudojamas fotovoltinėms atramoms, plieniniams rėmams, stogo tvoroms, įrangos atramoms ir lengviems konstrukciniams rėmams.

Tinka projektams, kuriems reikia šaltai-formuotų C profilių su cinkuotu arba ZAM paviršiumi.

Tinkinimo paslauga

Aukštis, flanšo plotis, lūpų plotis, storis, skylių išdėstymas ir ilgis gali būti pagaminti iš brėžinių.

Išpjova ir perforavimas gali būti surengtas prieš cinkuojant, kai kronšteino konstrukcijoje naudojamas varžtas.

DUK

Kl .: Kaip rašomas dydis?

A: formatas yra aukštis × flanšo plotis × lūpos plotis × storis. Pavyzdžiui, C100×50×20×2,5 reiškia 100 mm aukštį, 50 mm flanšą, 20 mm lūpą ir 2,5 mm storį.

K: Ar galima tiekti fiksuotą ilgį?

A: Taip. Saulės montavimo C kanalą galima nupjauti iki 6-12 m arba projektuoti fiksuotą ilgį.

Kl .: Kokią medžiagą reikia pasirinkti?

A: Q235B naudojamas įprastam pagalbiniam darbui. Q355B parenkamas didesniam tarpatramiui, didesnei apkrovai arba stipresniam vėjui.
